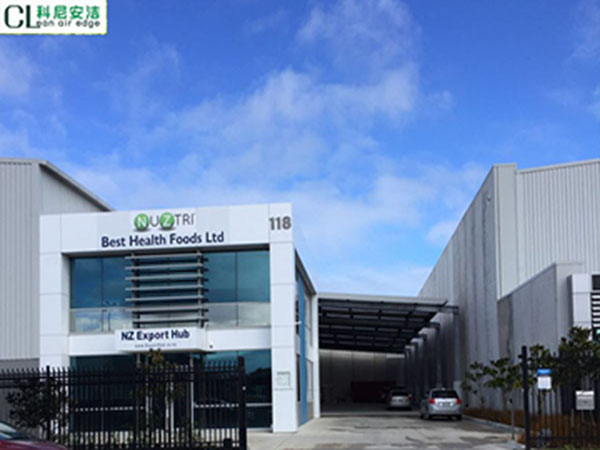

此次工程：婴儿奶厂智能新风净化工程-新西兰基督城BEST FOOD项目

发布时间：2018-09-17 15:28:42

项目地址：婴儿奶厂智能新风净化工程-新西兰基督城BEST FOOD项目

工程概况：
本工程为新西兰某洁净厂房净化空调工程。洁净区一位于仓库内西侧，洁净度要求十万级，面积约1556m2，室内净高2.2m~9.5m不等；洁净区二位于仓库内东侧，洁净度要求十万级，面积约176m2；室内净高2.7m。本次设计范围：洁净区一和洁净区二净化空调工程，消防防排烟及非洁净区空调通风不在本次设计范围。

当地气候情况：
考虑地处新西兰基督城，夏天湿度大，湿球温度一般小于35度，相对湿度45-85%，昼夜温差大，冬天0度以下温度较少，相对湿度45-65%，春秋接近上海气候。

空调系统
1. 洁净区一：采用全新风净化空调系统，系统设三级过滤（新风机组初中效，亚高效过滤），末端设亚高效过滤。
2. 洁净区二：采用全新风净化空调系统，系统设三级过滤（新风机组初中效，亚高效过滤），末端设亚高效过滤。新风经新风机组一（放置在仓库内钢架上）过滤和热湿处理后送至各洁净房间。新风经新风机组二（放置在车库内钢架上）过滤和热湿处理后送至各洁净房间。
3.排风设计：洁净区排风经排风机送至各非洁净房间，非洁净房间门窗开启渗出风。其中#7，#17，#19房间排风排至洁净房屋顶（仓库内）；#22房间排风沿车库顶棚排至室外（仓库外）。
4.气流组织：各洁净房间，亚高效送风口送风，门铰型排风口排风，上送上回的气流组织形式。

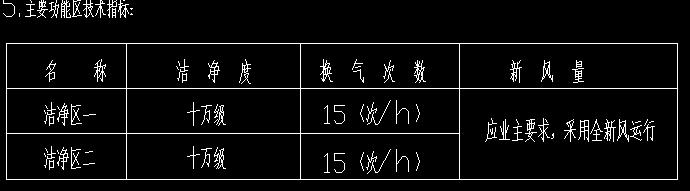

洁净区各房间洁净度要求十万级，换气次数15次/h，相对湿度40-45%；

冷热量：

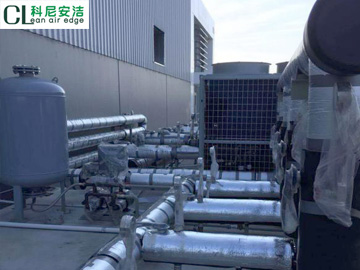

本工程净化空调系统夏季总冷负荷约为280KW，冬季总热负荷约为275KW，再热量约为75KW，空调主机采用三台（额定制冷量124kw，制热量127kw）的风冷涡旋机组，水系统为两管制，四台冷热水泵三用一备，备用水泵隔日轮换，冷冻水5°C/10°C,热水45°C/40°C。制冷工况下，室外新风经冷水盘管热湿处理至机器露点，充分冷却除湿，后经再热盘管（采用电加热）处理至送风状态点送至各空调房间；制热工况下，室外新风经热水盘管热湿处理至送风状态点送至各空调房间，一般制热工况不采用再热盘管加热，极端寒冷条件可开启再热盘管辅助加热。空调水系统为一次泵定流量系统，采用定压罐进行定压、补水和水膨胀，采用电子除垢仪进行水处理。空调主机进水管设电动开闭阀与主机联动开闭，空调箱回水管设电动比例积分三通调节阀，根据室内温湿度调节，以湿度优先保证为原则。

自动控制：
1）.净化新风空调机组：有排风的房间在排风管上设置温、湿度传感器，无排风房间在房间内人员活动区墙面设置温、湿度传感器，由此控制回水管上的电动三通调节阀开度以及电加热盘管（4段均分，分档调节），以达到温湿度的控制要求，房间湿度优先保证。
2）.净化新风空调机组新风管接入段设电动开闭阀，与空调风机联动开闭。
3）.净化新风空调机组内初、中、亚高效过滤器装有压差报警装置，当过滤器压差达到设定值时，报警提示更换。房间末端亚高效送风口内过滤器，根据厂家提示和实际使用情况，定期更换。
4）.净化新风空调机组风机设变频器，节假日或夜间须保证室内一定洁净度、正压或温湿度，为节约能源，可适当减小新风量运行（具体可根据实际需要控制，建议初期节假日和夜间按30%风量运行）。
5）.大于2000m3/h风量排风机设变频器，风机与相应房间的房门（与低压力房间想通的门）联动开闭，房间门打开时，排风机关闭。小于2000m3/h风量排风机定频运行，风机与相应房间的房门（与低压力房间想通的门）联动开闭，房间门打开时，排风机关闭。净化新风空调机组正常风量运行时，排风机按上述策略运行；净化新风空调机组低风量运行时，大于2000m3/h风量排风机低风量运行，小于2000m3/h风量排风机根据需要开闭；净化新风空调机组关闭时，所有排风机联动关闭。

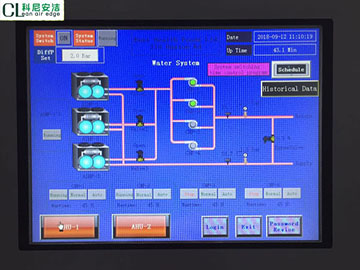

6）.空调主机根据供回水温差，检测总供冷/热量，控制开启台数，水泵运行台数与主机开启台数对应，开机顺序为：电动阀打开--水处理器开启--水泵开启--主机开机；关机顺序为：主机关机--水泵关机--水处理器关闭--电动阀关闭。机组开启运行工况，根据供回水压差进行压差旁通阀调节控制。

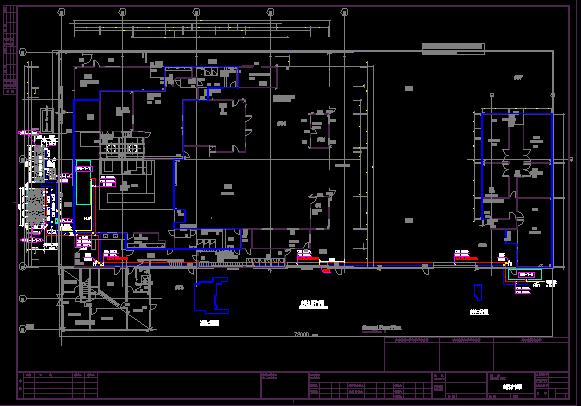

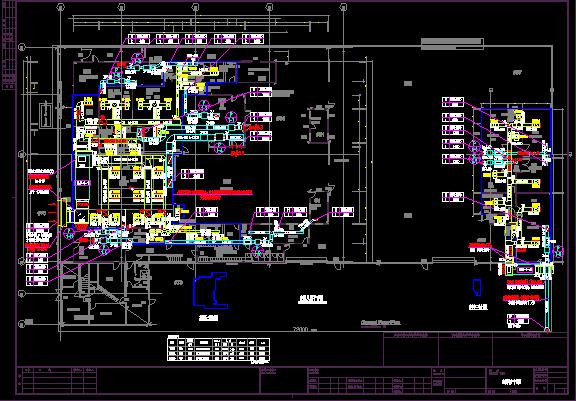

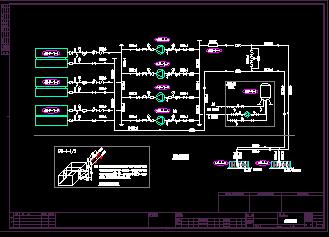

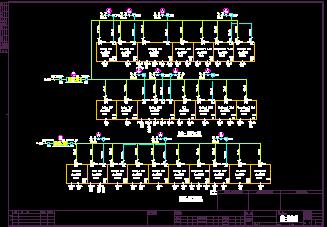

施工图纸：

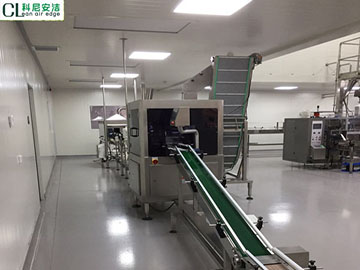

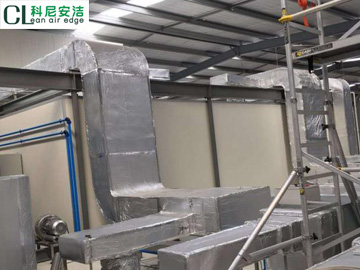

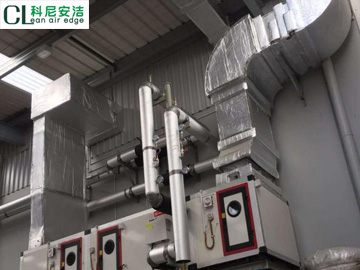

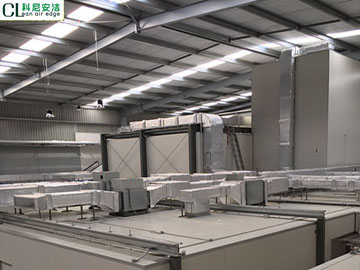

智能净化厂房施工现场:

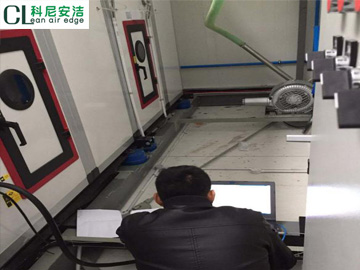

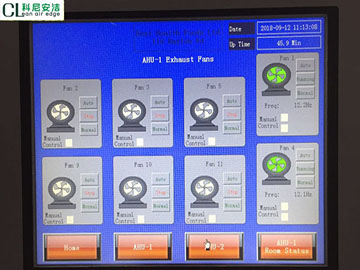

调试结束：
